Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь легко и быстро строить крышу в программе ArchiCAD.

Описание видео:

Предыдущие уроки ArchiCAD  подробно описывали построение стен, окон, дверей и лестниц нашего кафе. Настала пора сделать для него крышу. В этом уроке мы создадим простую крышу методом автоматического построения крыш.

На панели Navigator (Навигатор) выберите этаж Крыша. На панели инструментов щелкните на кнопке Roof (Крыша). Как обычно, перед началом работы, настраиваем инструмент. На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Появится окно настройки крыши. Параметру Relative Height (Относительная высота) задайте значение 0. Обратите внимание на то, что значение в поле возвышения от нулевого уровня автоматически устанавливается равным 6600. Закройте окно параметров крыши щелчком на кнопке «Ок».

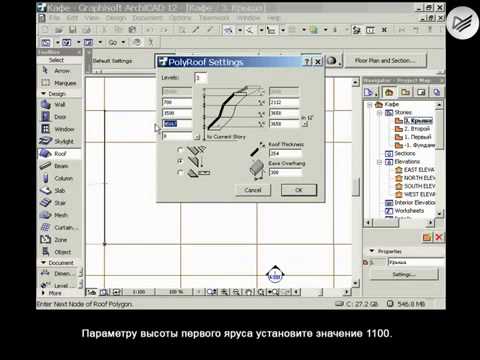

Переходим к построению крыши. На информационной панели выберите метод автоматического построения крыш PolyRoof (Многоскатная крыша). Последовательно щелкайте кнопкой мыши на углах второго этажа и создайте замкнутый контур. После замыкания контура, отображается окно параметров скатов крыши. В поле Levels (Ярусы) задайте количество ярусов, равное 3. Параметру высоты первого яруса установите значение 1100. В поле высоты второго яруса задайте значение 1500. Высоту третьего яруса установите равной 700.

Щелкните на кнопке Select Pitch Unit (Выбрать единицы угла наклона). В раскрывшемся меню выберите градусы. В поле, задающем наклон первого яруса, равный 65 градусам. Наклон второго яруса установите равный 45 градусам. В поле наклона третьего яруса задайте угол, равный 30 градусам. В левом нижнем углу окна установите переключатель в положение Horizontal Roof Edge (Горизонтальная подрезка торца ската). В поле Eave Overhang (Свес ската) введите значение 500. Закройте окно параметров скатов крыши, щелкнув на кнопке «Ок». Крыша готова!

Посмотрите на результат в трехмерном виде. Нажмите клавишу F3. Программа переключится в режим просмотра и редактирования объемного изображения объекта. Вы увидите, что теперь здание покрыто красивой четырехскатной крышей. Просмотрев результат, сохраните проект.

Чтобы придать  крыше изысканный вид, её следует покрыть черепицей. В следующем уроке вы узнаете, как спроектировать особую черепицу и применить её к крыше.
