Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь строить ленточный двухуровневый фундамент, закладывать в основу фундаментные плиты, а верхнюю часть строить из монолитного бетона.

Описание видео:

Мы продолжаем работать над проектом кафе. В предыдущем видео была настроена и установлена конструкторская сетка.

Следующим этапом проектирование является фундамент. Для зданий малой этажности, которые строятся на нормальном грунте в сейсмически спокойной местности, применяют ленточные фундаменты.

Для работы с фундаментом нужно на панели Navigator выделить этаж «Фундамент». Так как фундаментные плиты и блоки, как правило, имеют прямоугольное сечение, то для создания фундамента можно воспользоваться инструментом Wall (Стена). Слева на панели инструментов выделите Wall.

Для дальнейшей работы инструмент Wall нужно настроить. На информационной панели (сверху) щелкните на кнопку Settings Dialog (Окно параметров). Выпадет окошко параметров стен. Сначала нужно уложить широкие фундаментные плиты. В области Geometry and Positioning (Форма и расположение) задайте параметру Wall Height значение 300 (Высота стены). В группе из трех кнопок, задающих положение базовой линии, нажмите среднюю кнопку, чтобы базовая линия расположилась по центру стены. В поле Wall Thickness установите   толщину стены равную 1300. В области Floor Plan and Sections (Вид в плане и сечения) выберете в качестве материала стены каменный блок (Block Masonry).

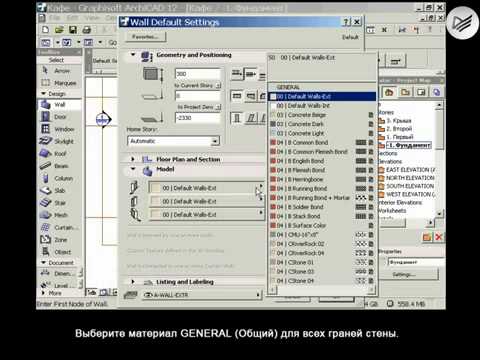

Теперь перейдите в область Model. Тут нужно нажать кнопку Link Materials (Связать материалы). Выберете общий материал (General) для всех граней стены. Жмите  кнопку «Ок», и окошко закроется.

Затем нужно выбрать метод построение стены. На информационной панели нужно нажать первую кнопку в группе из четырех кнопок, которые определяют метод построения. Раскроется меню с кнопками, нас интересует кнопка со значком треугольника. Теперь можно переходить к построению стены.

Для начала строим контур фундамента. Подведите указатель мыши к пересечению нижней  и левой линий конструкторской сетки. Обратите внимание, при этом изменяется форма указателя. Щелкните кнопкой мыши. Перемещайте указатель мыши к пересечению верхней и правой линий конструкторской сетки. Щелкните кнопкой мыши. Таким образом, вы построили внешний контур фундамента.

Теперь будем строить основание фундамента – фундаментные плиты. На информационной панели нажмите первую кнопку в группе из четырех кнопок, которые задают метод построения. В раскрывшемся меню щелкните на кнопке со значком линии. Теперь строим фундаментные плиты (смотрите на видео).

Далее нужно построить стены фундамента. Прежде всего, настраиваем инструмент. Щелкаем кнопку Settings Dialog. Раскроется диалоговое окно параметров стен. В поле Wall Height установите высоту стены 1880. В поле Relative Base Height (Возвышение относительно уровня этажа) задайте значение 300. В поле Wall Thickness установите толщину стены 500. Нажмите «Ok», и окно настроек стены закроется.

Теперь строим стены поверх фундаментных плит (подробнее в видео). После чего, оценить результат можно в окне трехмерного отображения. Нажмите кнопку F3. Программа переключается в режим просмотра и редактирования объемного изображения объекта. Посмотрев результат, сохраните проект.

В следующем уроке вы узнаете о следующем этапе —  перекрытии фундамента.
