Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь в программе ArchiCAD проектировать лестничные площадки на первом и втором этажах двухэтажного кафе.

Описание видео:

В предыдущем уроке мы построили крыльцо для входа в кафе. Теперь приступим к созданию лестниц между этажами здания. Сначала нужно сделать монтаж лестничных площадок на первом и втором этажах, уменьшив размеры перекрытия оператора, с помощью которого был создан проем в межэтажном перекрытии. Сейчас оператор невидим, так как он находится на крытом слое. Нужно вернуть ему видимость.

Убедитесь, что на панели Navigator (Навигатор) выбран первый этаж. Нажмите комбинацию клавиш Ctrl+L. На экране появится окно параметров слоев. Щелкните кнопкой мыши на изображении закрытого глаза напротив слоя Demo (Демонстрационный). Изображение изменилось. Теперь все объекты, расположенные на скрытом слое станут видимыми. Закройте окно параметров слоев, кликнув на кнопке «Ок».

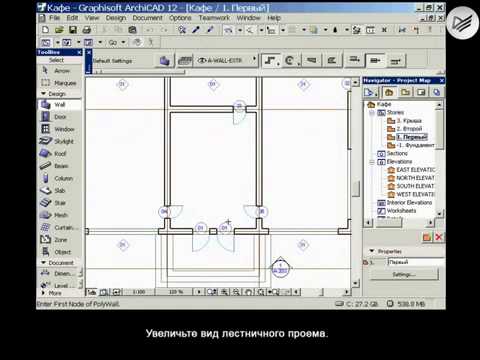

Увеличьте вид лестничного проема. Выберите инструмент Arrow (Указатель). Подведите указатель мыши к лестничному проему так, чтобы объект-оператор выделился. Сделайте клик мышкой. Перекрытие выделится. Щелкните кнопкой мыши на правом крае выделенного перекрытия. Появится панель редактирования. Убедитесь, что на панели нажата кнопка Offset edge (Сдвиг края). Нажмите клавишу Х. Окно настройки расширится, и в нем появится активизированное поле Х Coordinate (Координата Х). Теперь нужно уменьшить отверстие лестничного проема на величину длины лестничной площадки. Чтобы сдвинуть край влево, введите значение -1800. Нажмите Enter. Длина лестничного проема уменьшилась на 1800. Далее повторите эти действия для перекрытия второго этажа.

Теперь нужно снова скрыть объект-оператор. Нажмите комбинацию клавиш Ctrl+L. На экране появляется окно параметров слоев. Щелкните на изображении глаза напротив слоя Demo (Демонстрационный). Изображение изменилось, и все объекты на скрытом слое снова стали невидимыми. Закройте окно параметров слоев щелчком на кнопке «Ок». Изображение контура перекрытия-оператора скрылось. Лестничная площадка готова. Сохраните проект.

Следующие видео уроки ArchiCAD будут подробно о том, как создать лестницу.
