Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь выполнять лестничный проем в перекрытии первого этажа двухэтажного здания.

Описание видео:

Будем продолжать работу над проектом двухэтажного кафе. Ранее мы уже построили фундамент, стены и сделали перекрытие первого этажа. В этом уроке будем делать проемы под лестницу, соединяющую этажи здания.

Для этого мы вырежем в потолке самой маленькой комнаты первого этажа прямоугольный проем под лестницу. Для начала проверьте, чтобы на панели Navigator был выделен Первый этаж, а на панели инструментов выбран инструмент Slab (Перекрытие).

Для дальнейшей работы нужно проверить настройки инструмента. На информационной панели щелкните на кнопку Settings Dialog (Окно параметров). Появится окно настройки параметров перекрытия. Настройки, которые использовались в предыдущем этапе для построения перекрытия, должны сохраниться. Если все в порядке, кликайте кнопку Cancel.

Проверьте, выбран ли на информационной панели метод построения прямоугольного перекрытия. Далее можно приступать к работе.

Щелкните кнопкой мыши в левом нижнем углу самой маленькой комнаты. Указатель мыши должен приобрести форму карандаша. Затем перемещайте указатель мыши в правый верхний угол комнаты. Щелкните кнопкой мыши. В результате внутри уже построенного перекрытия будет создано ещё одно перекрытие, при чем, все его параметры будут идентичны настройкам перекрытия первого этажа.

Выполните команду меню Design, затем Solid Element Operation (Операция с твердотельными объектами). Появится окно, содержащее  настройки операций с твердотельными объектами. Сначала нужно указать объект, из которого будем вырезать проем. В нашем случае это сплошное перекрытие первого этажа. Нажмите и удерживайте клавишу Shift. Переместите указатель мыши к контуру перекрытия первого этажа, совпадающему с внешним контуром стен. Контур перекрытия подсветится. Щелкните кнопкой мыши на подсвеченном контуре. Отпустите клавишу Shift. Перекрытие первого этажа выделится рамкой.

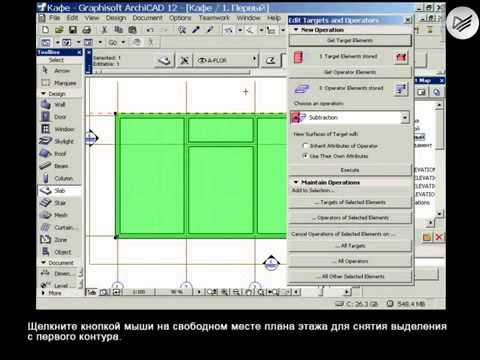

В окне операций с твердотельными объектами щелкните на кнопке Get Target Elements (Получить целевые объекты). Под кнопкой появится надпись 1 Target Elements  stored (Сохранен 1 целевой объект). Щелкните кнопкой мыши на свободном месте плана этажа для снятия выделения с первого контура.

Теперь укажем второй объект, который нужно удалить из перекрытия, то есть только что созданное перекрытие маленькой комнаты. Снова нажмите клавишу Shift и удерживайте её нажатой. Подведите указатель мыши к контуру перекрытия проема под лестницу. Контур перекрытия подсветится. Щелкните кнопкой мыши на выделенном контуре. Отпустите клавишу Shift. Перекрытие лестничного проема выделится.

В окне операций с твердотельными объектами щелкните на кнопке Get Operator Elements (Получить операторы). Под кнопкой появляется надпись 1 Operator Elements stored (Сохранен 1 оператор). Убедитесь, что в открывающемся списке Choose an operation (Выбрать операцию) выбрана операция Subtraction (Вычитание). Щелкните на кнопке Execute (Выполнить). Операция логического вычитания произведена. Закройте окно операций с твердотельными объектами щелчком по крестику вверху окошка.

Чтобы посмотреть результат, поместим объект-оператор на слой невидимых объектов. При этом перекрытие лестничного проема должно быть все ещё выделено. На информационной панели щелкните на кнопке, раскрывающей список слоев. В раскрывшемся списке слоев проекта выберете DEMO (Демонстрационный) .Выделенный объект поместится в список невидимых слоев.

Теперь можно просмотреть результат в окне трехмерного отображения. Нажимайте клавишу F3. Программа переключится в режим просмотра и редактирования объемного изображения объекта.  Вы увидите, что в перекрытии первого этажа появился проем.  Не забывайте сохранить проект.

В следующем уроке мы займемся построением второго этажа.
