Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь устанавливать конструкторскую сетку, а также правильно её настраивать.

Описание видео:

В предыдущем видео мы создали проект двухэтажного кафе  и настроили параметры этажей. Для дальнейшей работы с проектом нужно установить конструкторскую сетку. Она является основой проекта, поэтому устанавливать сетку нужно с самого начала.

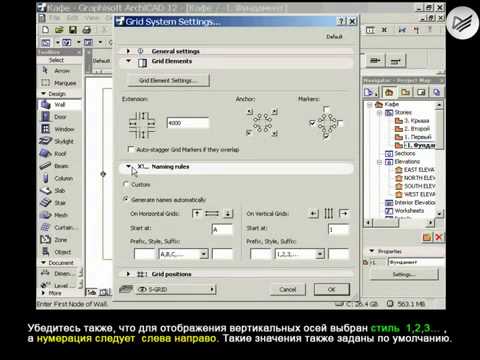

Итак, нажмите на кнопку Design, затем в раскрывшемся списке Grid System. Выскочит окошко настройки системы сеток (Grid System Settings). В этом окне нужно раскрыть область Grid Elements (Элементы сетки). Убедитесь в том, чтобы в группе Markers были установлены левый и нижний флажки. Как правило, они выставляются по умолчанию.

В области Naming Rules (Правила именования) нужно установить систему нумерации осей. В области настройки горизонтальных линий сетки должен быть стиль именования А,В, С…, а нумерация должна следовать сверху вниз. Такие значения обычно выставлены по умолчанию. Для отображения вертикальных осей по умолчанию установлен стиль 1,2,3…, а нумерация слева направо.

Раскройте область Grid Зositions (Положение сетки). Тут можно задавать расстояния между осями. В списке Horizontal Grid Lines устанавите расстояние между осями А и В 8000, между В и С 2500. Остальные оси нам не понадобятся, их нужно удалить (выделяйте и нажимайте кнопку Delete). В списке Vertical Grid Lines установите между первыми четырьмя осями  одинаковое расстояние 6000. Остальные оси удалите.

Далее нажмите на кнопку Grid Elements Settings. В раскрывающемся списке Show on Story (Показывать на этажах) нужно выбрать значение All Stories (на всех этажах).

Таким образом, настройки конструкторской сетки завершены, и можно закрыть диалоговые окна. Чтобы вставить сетку, нужно подвести указатель мыши к точке начала координат проекта. Перемещая указатель мыши, за ним будет перетаскиваться сетка. Щелкнув кнопкой мыши, сетка вставится в точку начала координат проекта. После этого нужно ещё раз щелкнуть мышью. Готово!

Перейдя к следующему уроку, вы узнаете, как проектировать фундамент.
