Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь создавать структуру, задавать единицы измерения, настраивать параметры этажей заданного проекта в программе ArchiCAD.

Описание видео:

В этом видеокурсе, который состоит из 21 урока, будет рассмотрен поэтапный процесс разработки двухэтажного кафе. Начнем работу  с настройки параметров этажей.

При запуске программы открывается новый проект со стандартными настройками. Итак, его нужно сохранить.  Для этого нажмите на кнопку File и в меню выберете Save. Выскочит окошко «Save Plan», в котором нужно указать папку, где будут храниться проекты. Для примера, назовем эту папку «Мои проекты». В поле «Имя файла» нужно написать оригинальное название проекта, в нашем случае назовем его «Кафе». Затем нужно нажать кнопку «Options», в выпавшем окошке снять флажок «Compress File» и нажать кнопку «Ок». В окне сохранения нужно кликнуть кнопку «Сохранить».

Теперь можно работать со зданием кафе. Нужно «договориться» с программой, в каких единицах измерения будем работать.  Нажать на кнопку «Options», затем Project Preferences, выберать Working Units & Levels. Так вы вызовете  окно «Project Preferences», то есть настройки проекта.

Поле Modal Unit значит «Единицы измерения», поэтому в раскрывающемся списке выберем миллиметр.  Поле Decimals (Десятичные доли) нужно поставить 0. После нажатия кнопки Next откроется окно выбора единиц измерения, в которых будут указываться размеры постройки. В поле Standard нужно выбрать простые миллиметры (Plain Millimeter) .

Снова нажимаем Next и на следующей вкладке задаем расчетные единицы измерения. Единицы измерения длины нужно выбрать миллиметры, а числом десятичных знаков выставить 0. Единицы площади должны быть метры квадратные, число десятичных знаков поставьте 1. Единицы объема следует  задать метры кубические, а число десятичных знаков также 1. Теперь все единицы измерения настроены, нажимайте кнопку «Ок».

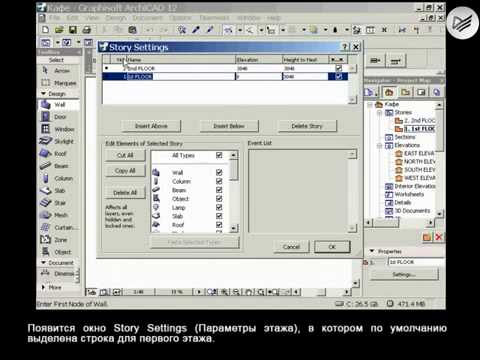

Перед началом проектировании объекта нужно настроить параметры этажей. На панели Navigator по умолчанию указано 2 этажа, поэтому будем добавлять ещё 2 этажа для проектирования крыши и фундаменты здания. Для этого нажимайте кнопку Design, затем Story Setting (Проектирование – Параметры этажа) . Выпадает окошко «Story Setting», в нем уже выделена строка для первого этажа. В колонке Name введем название первого этажа  — Первый. В поле Height to Next нужно указать высоту  3300 мм.

Аналогично нужно переименовать этаж, расположенный выше, впишите имя Второй. В поле Height to Next указываем такую же высоту – 3300 мм.

Для создания двух новых этажей нужно выделить Второй этаж и  нажать кнопку Insert Above (Поместить над). Над вторым этажом появится ещё одно поле. Назовите его Крыша и укажите 3300 мм его высоты.

Для проектирования фундамента нужно добавить этаж под Первым. Для этого выделите первый этаж и нажмите кнопку Insert Below (Поместить под). Ниже появится новый этаж, который нужно назвать Фундамент и задать его высоту -2330 мм. Важно, чтобы высота фундамента была отрицательной величиной, т.к. он находится ниже нулевого уровня проекта.

Нажимаете на кнопку Ок и окно настройки этажей закроется. Теперь  на панели Navigator отображаются заданные настройки этажей. Для сохранения проекта нажмите на кнопку Save на панели инструментов.

В следующем уроке будем учиться устанавливать конструкторскую сетку.
