Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь строить блоки окон второго этажа путем копирования параметров окон первого этажа.  Этот этап будет завершающим в построении окон.

Описание видео:

В предыдущем уроке мы создали витражное окно на втором этаже строящегося кафе. В этом уроке мы завершим работу, построив на втором этаже ещё несколько окон, скопировав их параметры с окон заднего фасада первого этажа.

На панели инструментов должен быть выбран инструмент Window (Окно). Чтобы заново не вводить все значение параметров окон, будем пользоваться механизмом передачи параметров.

Переходим на первый этаж. Зажмите клавишу Alt. Не отпуская клавишу Alt, переместите указатель мыши к одному из построенных окон, так чтобы оно подсветилось. Щелкните кнопкой мыши. Параметры окна скопированы.

Перейдите на второй этаж. Прежде, чем вставлять окна, нужно отредактировать некоторые параметры окон. На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). В открывшемся окне в области Preview and Positioning (Просмотр и расположение) установите точку привязки по краю окна. Установите ширину окна 780, а высоту 1500. Установите возвышение окна относительно основания стены второго этажа, равным 1100. Закройте окно параметров.

Переходим к построению окна. Щелкните кнопкой мыши на левом нижнем углу фронтального фасада. Переместите указатель мыши вдоль фронтальной стены. Щелкните кнопкой мыши. Теперь нужно задать сторону расположения окна. Переместите указатель мыши на внутреннюю сторону проекции стены. Щелкните кнопкой мыши. Окно построено, перемещайте его на нужную позицию. Щелкните на маркере окна правой кнопкой мыши. В появившемся контекстном меню выберете команду Move, затем Drag (Переместить, перетащить). Нажмите клавишу Х. Появится окно для ввода координат. Задайте значение координате Х значение 1550. В поле координаты Y должен стоять 0. Нажмите Enter. Окно установится в нужную позицию.

Поскольку блок окон кафе должен состоять из трех окон, нужно «размножить» построенное окно. Щелкните мышкой на маркере окна. В раскрывшемся меню выберете команду Move, затем Multiply (Переместить, тиражировать).

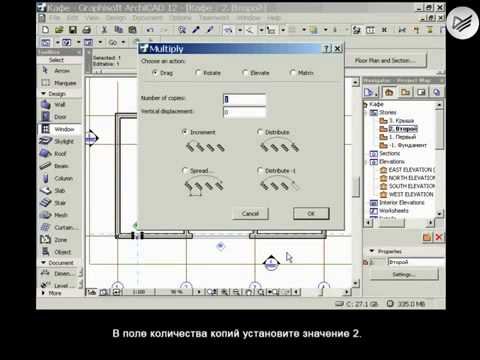

Откроется окно Multiply.В верхней части окна должен быть установлен переключатель в положение Drag. В поле количество копий установите 2. В нижней части окна в группе из четырех переключателей переключатель должен быть установлен в положение  Increment (Приращение). Щелкните на кнопке «Ок».

Щелкните кнопкой мыши на поле этажа. Нажмите клавишу Х. В окне ввода координат укажите 1290. Нажмите Enter. Справа от исходного окна появится две копии окна.

Второе окно мы создадим как зеркальную копию первого, которое только что построили. Выделите созданные окна. Выполните команді меню Edit, Move, Mirror a Copy (Правка, Перемещение, Зеркальное отображение копии). Щелкните кнопкой мыши на вертикальной оси симметрии. Справа на стене появятся зеркальные копии окон относительно вертикальной оси симметрии стены.

В заключение повторите построение окон на стене заднего фасада, а также на стенах правого и левого фасадов с соответствующим изменением координат Х и Y. (Подробнее на видео).

В результате мы создали на втором этаже шесть окон. Осталось посмотреть результат. Нажмите клавишу F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Вы увидите, что на втором этаже                 здания появились окна, которые были созданы в этом уроке. Н забывайте сохранить проект.

В следующем уроке вы узнаете о том, как в программе ArchiCAD построить парадные двери здания.
