Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь в программе ArchiCAD строить витраж на втором этажа кафе.

Описание видео:

В предыдущем уроке мы настроили параметры и создали окна заднего фасада первого этажа. В этом уроке мы приступим к построению окон второго этажа. Начнем с создания арочного витража в центре фронтальной стены.

На панели Navigator выберете второй этаж. Убедитесь, что на панели инструментов выбран инструмент Window (Окно). Инструмент нужно настроить. На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Появится окно настройки параметров окон. В левом верхнем углу окна выберете тип отображения Subtype View (По типам). После этого откройте папку GS Window (Окно). В списке типов окон в левом нижнем углу укажите W Arched Cas 12 (Арочное окно). В правой половине окна в области Preview and Positioning (Просмотр и расположение), убедитесь, что в группе из двух кнопок возле надписи Anchor Point (Точка привязки) нажата левая кнопка, то есть кнопка привязки установлена в середине окна.

Задайте параметру Width (Ширина) значение 5000. Высоту окна установите 2660. Параметру Still/Header Value (Возвышение окна относительно основания стены) присвойте значение 100.

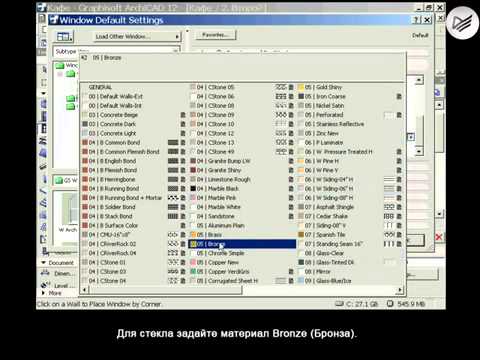

Раскройте область Parameters (Параметры) и прокрутите список. Раскройте раздел Materials (Материалы). Установим материалы рамы, переплета и стекол. Установите флажок All Materials Are Same (Все материалы одинаковые). Для всех элементов окна выберете материал W Walnut H (Орех горизонтально). Для стекла задайте материал Bronze (Бронза). Раскройте область W Arched Cas USA Settings (Параметры арочного окна). Нажмите кнопку Window Size Settings (Настройки размеров окна). В раскрывшемся меню укажите строку Sash Options (Параметры переплета). Выберете тип окна H-V Grid (Решетчатое). Справа в полях Panes Number (Количество рядов) задайте количество горизонтальных рядов, равное 4. Количество вертикальных рядов установите равным 5. В поле Mullion Width (Ширина) задайте ширину оконного переплета, равную 50. Параметру Mullion Thickness (Толщина) установите значение 20. Окно параметров окон можно закрыть. Нажмите кнопку «Ок».

Теперь можно переходить к построению витража. На информационной панели выберете метод построения по центру. Переместите мышь к центру переднего фасада стены. Когда указатель мыши примет форму галочки, сделайте щелчок мышью. Указатель мыши примет форму глаза, означающего, что нужно задать сторону расположения окна. Переместите указатель мыши на наружную сторону фасада стены. Щелкните кнопкой мыши. Окно готово. Теперь можно оценить результат в трехмерном виде.

Нажмите кнопку F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Вы увидите, что на втором этаже фронта здания появилось красивое арочное окно. Просмотрев результат, сохраните проект.

В следующем уроке мы будем строить ещё несколько таких окон, а также перейдем к построению остальных элементов конструкции здания.
