Что научитесь делать, посмотрев это видео?

В этом уроке вы построите  в программе ArchiCAD лестницы на обоих этажах кафе.

Описание видео:

В предыдущем уроке мы создали лестницу для кафе и настроили её параметры. Теперь будем выполнять построение лестницы между первым и вторым этажами здания.

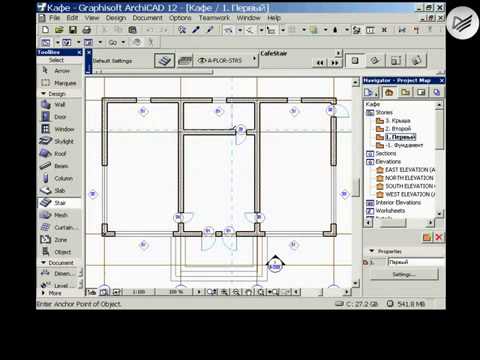

Убедитесь, что на панели Navigator (Навигатор) выбран первый этаж. Теперь покажем скрытые объекты-операторы (Подробнее на видео). На панели инструментов выберите инструмент Stair (Лестница). На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Убедитесь, что в левом нижнем углу окна выбрана лестница CafeStair, которая была создана в предыдущем уроке. В поле Rotation angle (Угол поворота) введите угол поворота лестницы, равный 90 градусов. Закройте окно, кликнув на кнопке «Ок».

Переходим к построению лестниц. Убедитесь, что на панели Navigator (Навигатор) выбран первый этаж. Переместите указатель мыши к правому нижнему углу отверстия перекрытия так, чтобы указатель принял форму галочки. Кликните кнопкой мыши. Лестница между первым и вторым этажами построена.

Перейдите на второй этаж и повторите построение лестницы (Подробнее на видео). Снова скройте объекты-операторы.

В результате мы построили обе межэтажные лестницы кафе. Теперь скроем стены, чтобы посмотреть лестницы.  Нажмите комбинацию клавиш Ctrl+L. На экране появится окно параметров слоев. Щелкните кнопкой мыши на изображении глаза напротив  слова A-Wall-Extr (Внешняя стена). Закройте окно параметров слоев щелчком на кнопке «Ок». Внешние стены будут скрыты.

Теперь просмотрим проект в трехмерном виде. Нажмите клавишу F3. Программа переключится в режим просмотра и редактирования объемного изображения объекта. Вы увидите, что между этажами здания появились лестницы. Посмотрев результат, сохраните проект.

Чтобы довести проект до ума, нужно построить крышу. Следующий урок ArchiCAD будет посвящен этому вопросу.
