Что научитесь делать, посмотрев это видео?

В этом видео вы научитесь настраивать параметры и строить витражные окна фронтального и боковых фасадов первого этажа.

Описание видео:

На прошлых уроках мы уже спроектировали фундамент, первый и второй этажи, а также сделали разъем под лестницу. В этом уроке мы будем проектировать окна первого этажа.

Для этого будем пользоваться инструментом Window (Окно), который находится на панели инструментов. Как обычно, нужно настроить параметры инструмента. На панели Navigator выберете первый этаж. На панели инструментов щелкните на инструменте Window (Окно). На информационной панели нажмите кнопку Settings Dialog (Окно параметров). Выпадет окно настройки параметров окон. По умолчанию в списке типов окон в левом нижнем углу выбран объект W1 Casement 12 (Одностворчатое окно). Так как нам нужно окно именно этого типа, оставим этот выбор.

В группе Anchor Point (Точка привязки) нажмите вторую кнопку, чтобы установить точку привязки по краю окна.

В области Preview and Positioning (Просмотр и расположение) убедитесь, что параметр Reveal Depth (Глубина заложения) имеет значение ноль. Это значение выставлено по умолчанию.

В поле Width (Ширина) задайте глубину окна, равной 4580. В поле Height (Высота) укажите высоту окна, равной 2770.

Из раскрывающего списка Anchor (Привязка) выберете значение Sill to Wall base (Относительно основания стены).  Задайте параметру Still/Header Value (Возвышение окна относительно основания стены) значение 300.

Далее установим материалы рамы, переплета и стекол. Щелчком мыши раскройте область Parameters (Параметры). Прокрутите список вниз. Раскройте раздел Materials (Материалы). Установите фляжок All Materials Are Same (Все материалы одинаковые). Для всех элементов окна укажите материал W-Walnut V (Орех вертикально). Для стекла (Glass material ) выберете материал Bronze (Бронза). Таким образов, основные параметры окна установлены.

Переходим к настройке формы окна. Раскройте область W1   Casement USA Settings (Параметры окна). Щелкните на кнопке Window Size Settings (Настройки размеров окна). В раскрывшемся меню выберете строку General Settings (Общие настройки). Убедитесь, что установлен флажок Casing Out (Наружная обналичка). Все остальные флажки в этом разделе нужно снять.

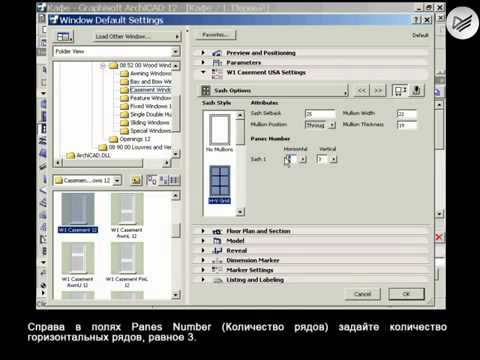

Переходим к оконному переплету. Щелкните на кнопке General Settings (Общие настройки). В раскрывшемся меню выберете строку Sash Options (Параметры переплета). В поле слева укажите тип окна H-V-Grid (Решетчатое). Справа в полях Panes Number (Количество рядов) задайте количество горизонтальных рядов, равное 3. Количество вертикальных рядов установите равным 5. В поле Mullion Width (Ширина) задайте ширину оконного переплета, равной 50. Параметру Mullion Thickness (Толщина) задаем значение 20.

Перейдите в область Model (Модель). В этой области должен быть установлен флажок Use Object’s Material (Использовать материал объекта). При этом для отображения объектов витража можно будет использовать те материалы, которые были выбраны в разделе Materials (Материалы) области Parameters (Параметры). Закройте окно параметров, кликнув кнопку «Ок». Можно переходить к созданию витража.

Убедитесь, что на панели Navigator по-прежнему выбран первый этаж. Щелкните кнопкой мыши на левом нижнем углу фронтальной стены.  Обратите внимание на то, что указатель мыши приобрел форму двойного глаза. Это означает, что необходимо указать место расположение окна. Переместите указатель мыши вдоль фронтальной стены. Щелкните кнопкой мыши. Указатель мыши примет форму глаза. Теперь нужно указать сторону расположения оконного стекла. Убедитесь, что указатель мыши находится на наружной стороне проекции стены, и щелкните кнопкой мыши.  Все, окно готово.

Теперь нужно сдвинуть окно в сторону от угла. Выделите окно щелчком правой кнопкой мыши на маркере. В контекстном меню выберете команду Move, затем Drag (Переместить, Перетащить). Немного переместите окно вправо. Нажмите клавишу Х. После чего выскочит окошко для ввода координат. В поле Х Coordinate (Координата Х) введите значение 1000. Убедитесь, что в поле Y Coordinate установлено значение 0.  Нажмите клавишу Enter. Окно переместится в нужную позицию.

Второе окно будет зеркальной копией первого. Щелкните правой кнопкой мыши на маркере. Выполните команду контекстного меню Move, затем Mirror a Copy (Переместить, зеркальное отображение копии). Щелкните кнопкой мыши на вертикальной оси симметрии. Справа на стене появилась зеркальная копия окна относительно вертикальной оси симметрии стены.

Теперь построим окна на левой и правой вертикальных стенах с учетом изменения стены и координат смещения окна (Подробнее на видео).

Теперь все окна построены, можете посмотреть результаты в трехмерном виде. Нажмите кнопку F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Не забывайте сохранить проект.

Как окончательно завершить окна первого этажа смотрите в следующем уроке.
