Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь строить парадные двери на первом этаже кафе.

Описание видео:

Предыдущие  видео уроки ArchiCAD были посвящены проектированию арочного витража и копированию параметров окон.

В этом уроке мы займемся входными дверями в кафе и создадим две парадные двери, воспользовавшись специальным инструментом Door (Дверь), который находится на панели инструментов. Для начала, убедитесь, что на панели Navigator выбран первый этаж.

На панели инструментов кликните на кнопке Door (Дверь). Начнем с настройки инструмента. На информационной панели нажмите кнопку Settings Dialog (Окно параметров). Откроется окно настройки параметров дверей. В левом нижнем углу должна быть выбрана кнопка GS Door (Дверь), а в библиотеке дверей в левом нижнем углу окна выбран объект D1 Entrance 12 (Входная дверь).

Раскройте область Preview and Positioning (Просмотр и расположение)  и убедитесь, что в группе из двух кнопок возле надписи Anchor Point (Точка привязки) нажата левая кнопка, то есть точка привязки установлена в середине двери.

Убедитесь, что в поле Reveal Depth (Глубина заложения) установлено значение 0, то есть дверь установлена заподлицо со стеной. Обе эти установки применяются по умолчанию.

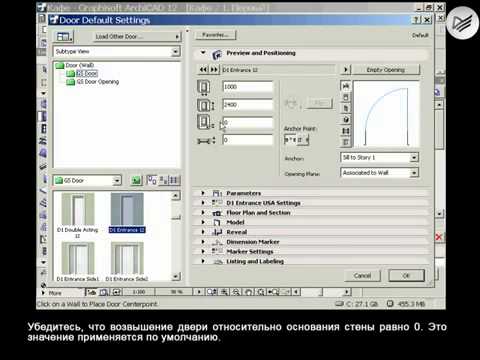

В поле Width (Ширина) задайте ширину дверей, равной 1000. В поле Height (Высота) укажите высоту двери, равной 2400. Убедитесь, что возвышение двери относительно основания стены равно 0. Это значение применяется по умолчанию.

Теперь выберете материалы для дверей. Щелчком кнопкой мыши раскройте область Parameters (Параметры). Прокрутите список вниз. Раскройте раздел Materials (Материалы). Установите флажок All Materials Are Same (Все материалы одинаковые). Для всех элементов двери выберете W Walnut H (Орех горизонтально).

Откройте область D1 Entrance USA Settings (Параметры входной двери). Снимите флажок Casing in (Внешняя обналичка). Нажмите кнопку Threshold Type (Тип порога). В раскрывшемся меню выберите тип Normal (Обычный).

Нажмите кнопку General Settings (Общие настройки). В раскрывшемся меню выберите строку Door Panel (Дверное полотно). В списке слева выберите тип дверного полотна Standard 4 Panel (Стандартная панель 4). В правом верхнем углу раздела нажмите кнопку, позволяющую выбрать ручку. Раскроется меню для выбора дверных ручек. Выберите ручку двери Handle 5 (Ручка 5). В поле Positioning (Положение) установите значение 40.

Перейдите в область Model (Модель). Убедитесь в том, что в этой области установлен флажок Use Object’s Material (Использовать материал объекта). Эта установка применяется по умолчанию. Закройте окно параметров двери, кликнув на кнопку «Ок».

Пора перейти к построению двери. Переместите мышь к середине переднего фасада стены. Когда указатель мыши примет форму галочки, сделайте щелчок мышкой. Указатель мыши примет форму глаза. Щелкните мышкой снаружи контура стены. Дверь готова!

Так как созданная дверь привязана к центру фасада, сдвиньте её влево на -800, пользуясь механизмом перемещения объектов.

Создайте зеркальную копию двери относительно вертикальной оси симметрии фронтальной стены. Таким образом, парадные двери построены, и осталось просмотреть результаты в трехмерном виде.

Нажмите клавишу F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Вы увидите, что на фасаде первого этажа появились передние двери, над которыми вы работали в этом уроке. Сохраните проект.

В следующем уроке вы узнаете, как построить служебные двери.
