Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь строить перекрытие фундамента здания кафе в программе ArchiCAD.

Описание видео:

Мы продолжаем проектировать двухэтажное кафе. На прошлом уроке был построен ленточный двухуровневый фундамент. В этом видео мы будем создавать перекрытие фундамента.

Для этого будем пользоваться инструментом Slab (Перекрытие), который находится на панели инструментов. При этом на панели Navigator должен быть выделен этаж Фундамент. Затем на Панели инструментов выберете инструмент Slab.

Прежде чем приступить к работе, нужно настроить инструмент. На информационной  панели щелкните на кнопке Settings Dialog (Окно параметров). Появится окно настройки перекрытия. Нужно перейти в раздел STRUCTURE (Структура) области Floor Plan and Selection (Вид в плане и сечения) и выбрать для перекрытия материал Block Concrete (Бетонный блок).

Перейдите в область Model (Модель). Для нижней грани укажите покрытие Concrete Dark (Темный бетон). Для верхней грани перекрытия выберете покрытие W Pine H (Горизонтальные сосновые доски).

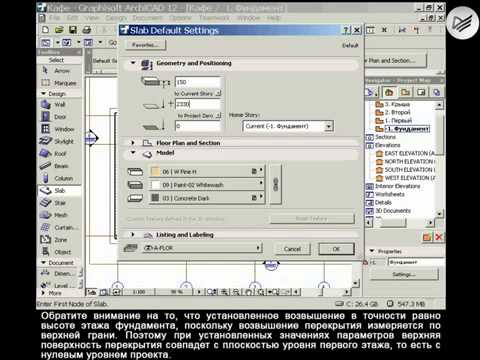

Перейдите в область Geometry and Positioning (Форма и расположение) и в поле Slab Thickness (Толщина перекрытия) установите значение, равное 150. Параметру Relative Base Height (Возвышение относительно уровня этажа) задайте значение 2330. Важно, чтобы установленное значение возвышения было в точности равно высоте этажа фундамента, поскольку возвышение перекрытия измеряется по верхней грани. Поэтому при установленных значениях параметров верхняя поверхность перекрытия совпадает с плоскостью уровня первого этажа, то есть с нулевым уровнем проекта. Сохраните настройки, щелкнув на кнопку «Ок».

Теперь переходим к построению перекрытия. На информационной панели выберете метод построения прямоугольного перекрытия. Подведите указатель мыши к левому нижнему углу стен фундамента. Щелкните кнопкой мыши, после чего указатель примет форму карандаша. Переместите указатель мыши к правому верхнему углу стен фундамента. Щелкните кнопкой мыши. Таким образом, перекрытие готово. Осталось оценить результат в окне трехмерного отображения.

Нажимаем клавишу F3. Программа переключается в режим просмотра и редактирования объемного изображения объекта. После просмотра, проект можно сохранять.

Следующий урок будет посвящен построению стен первого этажа.
