Что научитесь делать, посмотрев это видео?

Вы научитесь строить наружные и внутренние стены здания кафе в программе ArchiCAD.

Описание видео:

В этом уроке продолжаем работать с проектом здания кафе. В предыдущих уроках мы построили и перекрыли фундамент строения. Настала очередь наружных и внутренних несущих стен. Для этого нам понадобится инструмент Wall.

Для начала будем настраивать инструмент, определив параметры наружных стен. На панели Navigator выберете первый этаж двойным щелчком кнопкой мыши на значке возле названия этажа. Убедитесь, что на панели инструментов выбран инструмент Wall (Стена).

На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Появится окно настройки параметров стен. В области Geometry and Positioning (Форма и расположение) задайте параметру Wall Thickness (Толщина стены) значение 380. В поле Wall Height (Высота стены) установите значение 3150. Поскольку в настоящий момент активен первый этаж, значение в поле Relative Base Height (Возвышение относительно уровня этажа) задаем равным 0.

Переходим в область Floor Plan and Section (Вид в плане и сечения). В разделе STRUCTURE (Структура) выберете для наружных стен материал Brick Common (Простой кирпич).

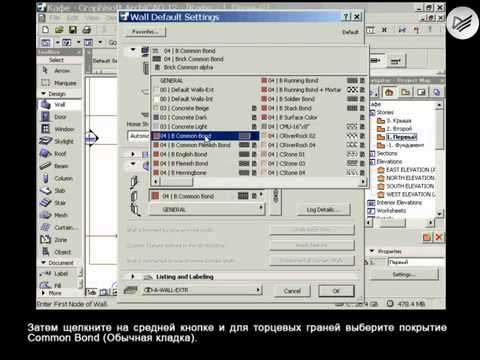

Перейдите в область Model (Модель) и щелкните на значке цепи, чтобы получить возможность использовать разные покрытия для наружных и внутренних стен. Щелкните на верхней кнопке и выберете для внешней поверхности стен покрытие Default Wall-Ext (Стандартная внешняя стена). Затем щелкните на средней кнопке и для торцевых граней выберете покрытие Common Bond (Обычная кладка). Для внутренней поверхности стены выберете светло-желтый цвет W Pine H (Горизонтальные сосновые доски). Кликнув на клавишу «Ок», окно настроек закроется.

Теперь можно переходить к постройке наружных стен. На информационной панели выберете метод создания стены в виде последовательного контура. Подведите указатель мыши к пересечению нижней и левой линий конструкторской сетки. Кликните кнопкой мыши. При этом изменится внешний вид указателя мыши. Перемещайте мышку к левому верхнему углу. Щелкните кнопкой мыши. Последовательно постройте внешние стены первого этажа (подробнее на видео).

Переходим к построению внутренних несущих стен. Настраиваем параметры инструмента Wall. На информационной панели щелкните на кнопке Settings Dialog. В области Model нажмите кнопку с изображением цепи. Для всех стен выберете покрытие W Pine H (Горизонтальные сосновые доски). Кликайте «Ок», и настройки сохранятся.

На информационной панели выберете метод построения прямой стены. Создайте внутренние стены, руководствуясь конструкторской сеткой и планом фундамента, который отображается на фоне.

На этом построение стен первого этажа завершается, остается оценить результат в окне трехмерного отображения.  Нажимайте клавишу F3. После просмотра результата, проект можно смело сохранять.

Следующим этапом будет перекрытие первого этажа.
