Что научитесь делать, посмотрев это видео?

Вы научитесь легко и быстро в программе ArchiCAD создавать новую лестницу и настраивать её параметры.

Описание видео:

В предыдущем уроке мы построили лестничные площадки. Теперь будем выполнять проектирование лестниц между этажами. Поскольку в простой библиотеке нет простой оборотной двухмаршевой лестницы, вам придется создать её самостоятельно.

На панели инструментов выберите инструмент Stair (Лестница). Как обычно, перед началом работы настройте инструмент. На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Выскочит окно настройки лестниц.

В области Preview and Positioning (Просмотр и расположение) щелкните на кнопке Create Stair (Создать лестницу). Появится окно Stair Type Selection (Выбор типа лестницы). Здесь необходимо указать тип создаваемой лестницы. Щелчком на соответствующей кнопке выберете простую оборотную двухмаршевую лестницу с прямыми ступенями и одной площадкой. Закройте окно щелчком на кнопке «Ок».

На экране появится окно с настройками лестницы. Задаем значение параметрам лестницы. В поле Total height (Общая высота марша) области Geometry Settings (Геометрические параметры) установите значение 3300. Эта величина равна высоте этажа. В поле Stair width (Ширина лестницы) введите ширину лестничного проема 2120. Параметрам Lower part length (Длина нижней части) и Upper part length (Длина верхней части) задайте значения 3820. Остальные параметры лестницы будут рассчитаны программой автоматически.

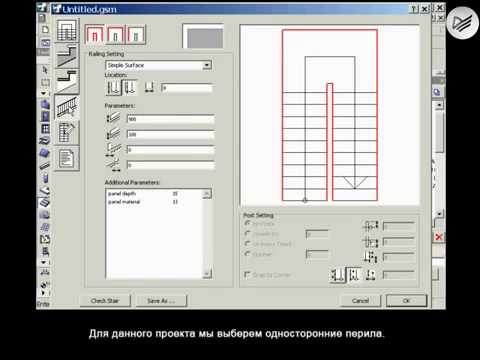

Переходим к настройке перил лестниц. Щелкните на кнопке Railing Settings (Параметры перил). Выскочит окно настройки перил. В данном проекте мы остановимся на односторонних перилах. В левом верхнем углу окна нажмите среднюю кнопку. Для указания стороны ограждения щелкните кнопкой мыши на внутренней границе контура лестницы. Граница подсветится красным цветом. Теперь лестница будет оборудована перилами по внутренней стороне, как это обычно принято. Все остальные настройки лестницы нужно оставить такими, как есть. Окно настройки перил можно закрывать.

Появится окно Объект ArchiCAD. Перейдите в папку «Мои проекты», в которой хранится ваш проект кафе. В поле «Имя файла» введите название лестницы «CafeStair». Для имен объектов рекомендуется использовать латиницу. Щелкните на кнопке Сохранить.

На экране снова отобразится окно настройки инструмента Stair (Лестница). Вы увидите, что в списке в левом нижнем углу окна выделена только что созданная лестница. В поле Rotation angle (Угол поворота) введите угол поворота лестницы 90 градусов. Закройте окно параметров лестниц по умолчанию, щелкнув на кнопке «Ок». Сохраните проект.

В следующие уроки ArchiCAD будут о  построении лестниц на обоих этажах здания. Также вы увидите готовый результат в трехмерном виде.
