Что научитесь делать, посмотрев это видео?

В этом уроке вы настроите параметры и  создадите окна заднего фасада первого этажа для проекта двухэтажного кафе.

Описание видео:

В предыдущем уроке мы настроили параметры и создали витражные окна фронтального и боковых фасадов первого этажа. В этом уроке будем достраивать окна на заднем фасаде первого этажа.

Прежде всего, убедитесь, что на панели Navigator выбран первый этаж, а на панели инструментов нажата кнопка Window (Окно). Чтобы снова не вводить все значения параметров окон, будем использовать механизм передачи параметров. Нажмите и удерживайте клавишу Alt. Не отпуская её, переместите указатель мыши к маркеру одного из построенных окон так, чтобы маркер и само окно подсветились. Щелкните кнопкой мыши. Таким образом, параметры окна скопированы.

Переходим к редактированию некоторых параметров. На информационной панели щелкните на кнопке Settings Dialog (Окно параметров).  Откроется окно настройки параметров окон. В поле Width (Ширина) области Preview and                 Positioning (Просмотр и расположение) задайте ширину окна равной 1080. Щелчком кнопкой мыши раскройте область Parameters (Параметры). Прокрутите список вниз. Раскройте раздел Materials (Материалы). Выберете для стекла материал Glass-Clear (Прозрачное стекло). Раскройте область W1 Casement USA Settings (Параметры окна). В поле слева выберете тип окна No Mullions (Без переплета). Щелкните на кнопке Sash Options (Параметры переплета). В раскрывшемся меню выберете строку General Settings (Общие настройки). Флажок Casing Out (Наружная обналичка) нужно снять. Установите флажок Casing in (Внутренняя обналичка).  Закройте окно параметров окон, щелкнув на кнопке «Ок».

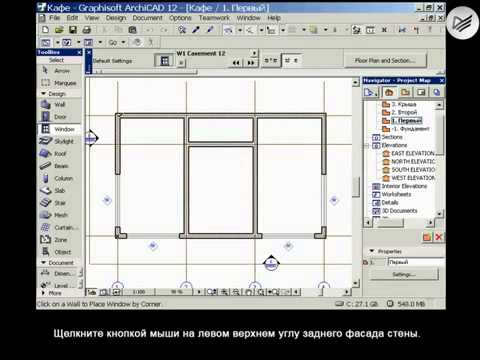

Теперь переходим к построению окон. Убедитесь, что на панели Navigator выбран первый этаж. Щелкните кнопкой мыши на левом верхнем углу заднего фасада стены. Указатель мыши примет форму двойного глаза. Это значит, что необходимо указать месторасположение окна. Переместите указатель вдоль фронтальной стены. Щелкните кнопкой мыши.  Указатель примет форму глаза. Теперь нужно задать сторону расположения окна. Переместите мышку на внутреннюю сторону проекции стены. Щелкните кнопкой мыши. Окно готово.

Сдвигаем окно в сторону от угла. Щелкните кнопкой мыши               на маркере окна. В контекстном меню выберете команду Move, затем Drug (Переместить, перетащить). Немного переместите окно вправо. Нажмите клавишу Х. Выскочит окно ввода координат. В поле Х Coordinate (Координата Х) введите значение 2720. Убедитесь, что в поле Y Coordinate (Координата Y) установлено значение 0. Нажмите клавишу Enter. Окно переместится в нужную позицию.

Второе окно мы создадим как зеркальную копию первого, которое только что построили. Щелкните правой кнопкой мыши на маркере. В контекстном меню выполните команду Move, затем Mirror a Copy (Переместить, зеркальное отображение копии). Щелкните кнопкой мыши на вертикальной оси симметрии. Справа на стене появится зеркальная копия окна относительно вертикальной оси симметрии стены.

Теперь создадим ещё одно окно для освещения лестничного проема. Это можно легко сделать, сдвинув копию первого построенного окна по оси Х. Выделите окно щелчком правой кнопкой мыши на маркере. В контекстном меню выполните команду Move, затем Drag and Copy (Переместить, перемещение копии). Поверх окна создастся его копия. Сейчас она не видна, поскольку её положение точно совпадает с положением исходного окна. Переместите копию исходного окна немного вправо. Нажмите клавишу Х. Отобразится окно ввода координат. В поле Х Coordinate (Координата Х) введите значение 5950. Нажмите клавишу Enter. Окно переместится в нужную позицию.

Таким образом, все окна построены, можно оценить результат в окне трехмерного отображения. Нажмите клавишу F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Вы увидите, что на заднем плане появились три окна, которые мы создали на этом уроке. Посмотрев результат, сохраните проект.

Построением окон второго этажа мы займемся в следующем уроке.
