Что научитесь делать, посмотрев это видео?

В этом уроке вы научитесь строить служебную дверь на первом этаже кафе.

Описание видео:

В предыдущем уроке мы создали парадные двери двухэтажного кафе. В этом уроке будем проектировать дверь для служебного входа.

Прежде всего, убедитесь, что на панели Navigator выбран первый этаж, а на панели инструментов выбран инструмент Door (Дверь). Для дальнейшей работы нужно настроить параметры двери.

На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Выскочит окошко настройки параметров двери. Из библиотеки дверей в левом нижнем углу окна выберите D1 Metal 12 (Металлическая дверь). В области D1 Metal USA Settings (Параметры металлической двери) нажмите кнопку Door Size Settings (Настройки размеров двери). В раскрывшемся меню выберите раздел Door Panel (Дверное полотно). В правом верхнем углу раздела нажмите кнопку, позволяющую выбрать ручку. Откроется меню для выбора дверных ручек. Выберите ручку двери Handle 7 (Ручка 7). Остальные параметры двери оставьте такими, как есть. Окно настроек двери можно закрыть, кликнув клавишу «Ок».

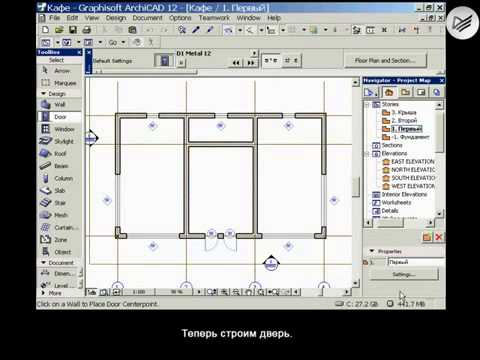

Теперь строим дверь.

Щелкните кнопкой мыши в первом верхнем углу проекции стен. Указатель примет форму двойного глаза. Переместите указатель вдоль наружной стены. Щелкните кнопкой мыши. Указатель мыши примет форму глаза. Щелкните кнопкой мыши на наружной стороне правой стены.  Дверь  построена. Переместите построенную дверь вниз на -1000. Таким образом, дверь вставлена в нужное место. Осталось посмотреть результаты в трехмерном виде.

Нажмите клавишу F3. Программа переключится в режим просмотра и редактирования трехмерных объектов. Как можно видеть, на торцевом фасаде появилась вставленная служебная дверь. Просмотрев результат, сохраните проект.

Следующие видео уроки ArchiCAD  будут о том, как построить служебную дверь внутри помещения и спроектировать крыльцо.
