Что научитесь делать, посмотрев это видео?

В этом уроке вы узнаете, как спроектировать служебную дверь на первом этаже кафе.

Описание видео:

В предыдущем уроке мы строили две парадные двери и одну служебную. В этом уроке мы займемся создание внутренних дверей.  Сначала  построим дверь, ведущую на лестничную площадку.

Убедитесь, что на панели Navigator выбран первый этаж, а на панели инструментов выбран инструмент Door (Дверь). Для начала нужно настроить параметры двери.

На информационной панели щелкните на кнопке Settings Dialog (Окно параметров). Выскочит окно параметров двери. Из библиотеки дверей в левом нижнем углу окна выберите D1 Metal 12 (Металлическая дверь). В области D1 Metal USA Settings (Параметры металлической двери) нажмите кнопку Door Size Settings (Настройки размера двери). В раскрывшемся меню выберите раздел Door Panel (Дверное полотно). В правом верхнем углу раздела нажмите кнопку, с помощью которой будете выбирать ручку. Раскроется меню для выбора дверных ручек. Выберите ручку двери Handle 7 (Ручка 7). Остальные параметры двери оставьте  такими, как есть, и закройте окно настроек двери щелчком на кнопке «Ок».

Переходим к построению двери. Щелкните кнопкой мыши на правом углу проекции стен. Указатель примет форму двойного глаза. Переместите указатель вдоль наружной стены. Щелкните кнопкой мыши. Указатель мыши примет форму глаза. Щелкните кнопкой мыши на наружной стороне правой стены. Все, дверь готова.

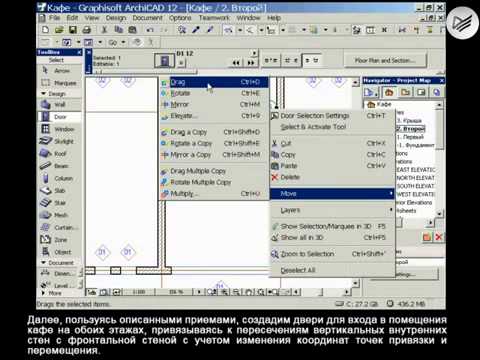

Переместите построенную дверь вниз на -1000. Дверь вставлена в нужном месте, и нам осталось только посмотреть результаты в трехмерном виде.

Нажмите клавишу F3. Программа перейдет в режим просмотра и редактирования трехмерных объектов. Вы увидите, что на торцевом фасаде находится только что вставленная служебная дверь. Просмотрев результат, сохраните проект.

Следующие видео уроки ArchiCAD будут посвящены проектированию ещё нескольких дверей внутри помещения и крыльца.
